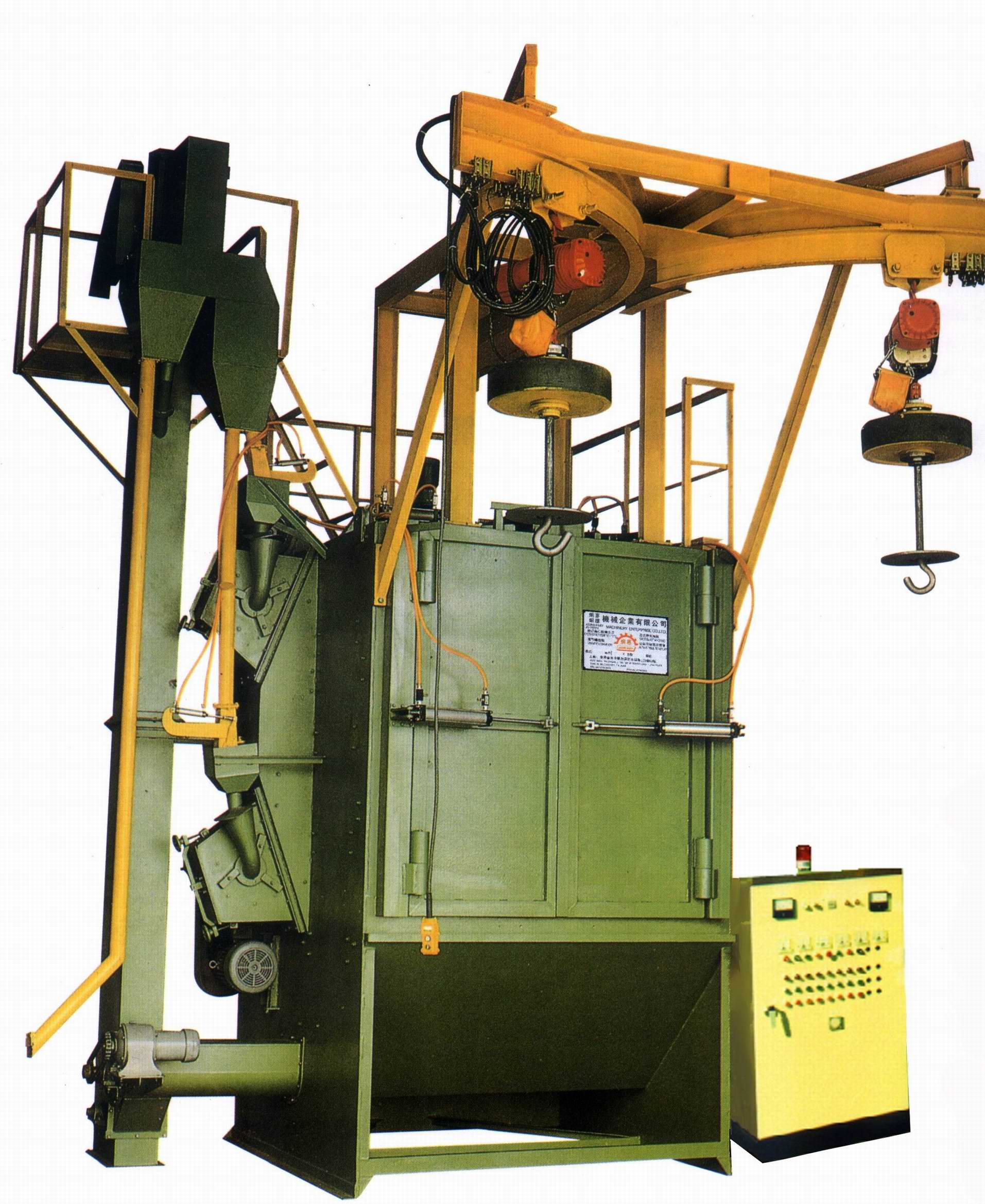

名稱:噴砂機-人字軌吊掛式噴洗機 JHY1616W3
適用於鑄鋼件、鑄鐵件、焊接機械座的表面處理,大致是因為其外型吋法的關係,不能滾動、摩擦、碰撞的工作件。機械本體包含人字軌式電動吊具。

產品詳細說明:

1.機械設計與運作︰

本機械的主要構造,是由一個噴洗艙的機體和葉輪及濾砂部分所組的,機體有兩個電動吊車和可旋轉的吊輪吊具,是用來吊掛工作件的,另外噴洗範圍是廣大的,再加上吊具的自轉可避免噴洗死角。鋼珠在噴洗的過程中,需經過一個濾砂裝置,以去除雜質避免雜質進入儲砂桶,等待供給葉輪重覆作業。

2.主機特色︰

噴洗艙內披覆著高抗耐磨性材料,其設計是為了在噴洗過程中,保護噴洗艙免於被鋼珠射破,機械本體各部主要機件各配有保護裝置,其功用是當工作件在噴洗過程中發生異常,會發出警報可立即察覺關掉鋼珠以避免工件及機械的傷害。

3.葉輪室組合特色︰

葉輪在高速噴洗過程中,有一定量的鋼珠由進料口進入,跟著葉盤一起旋轉的分配器中,分配器由控制籠包圍著,鋼珠經由控制籠的缺口射入葉片上,缺口的位置經由調整控制籠來決定射出的方向,所以這是一個可以簡單調整射出點的設計,也是一個測量鋼珠射出量的計流器。



機械名稱

Equipment Description

人字軌吊掛式噴洗機

機械型號

Equipment Model

JHY1616W3

機械尺寸

Equipment Dimension

L1600mm×W1600mm×H1600mm

加工尺寸

Reality Work Dimension

ψ1400mm×H1400mm

噴砂輪

Sandblaster Wheels

ψ360×3組

噴砂輪馬力

Sandblasting HP

71/2HP×3組

提昇能力

Lifting Capacity

2HP

集塵機能力

Dust hopper Rating

5HP

集塵機尺寸

Dust hopper Dimensions

L1525mm×W1525mm×H4000mm

安培功率

Amperage Rating

25.5KW

佔地空間

Freestanding Dimension

L2200mm×W3500mm×H4100mm



為配合工作件作業製程,歡迎訂製尺寸。為使客戶滿意,本公司擁有設計變更權。
